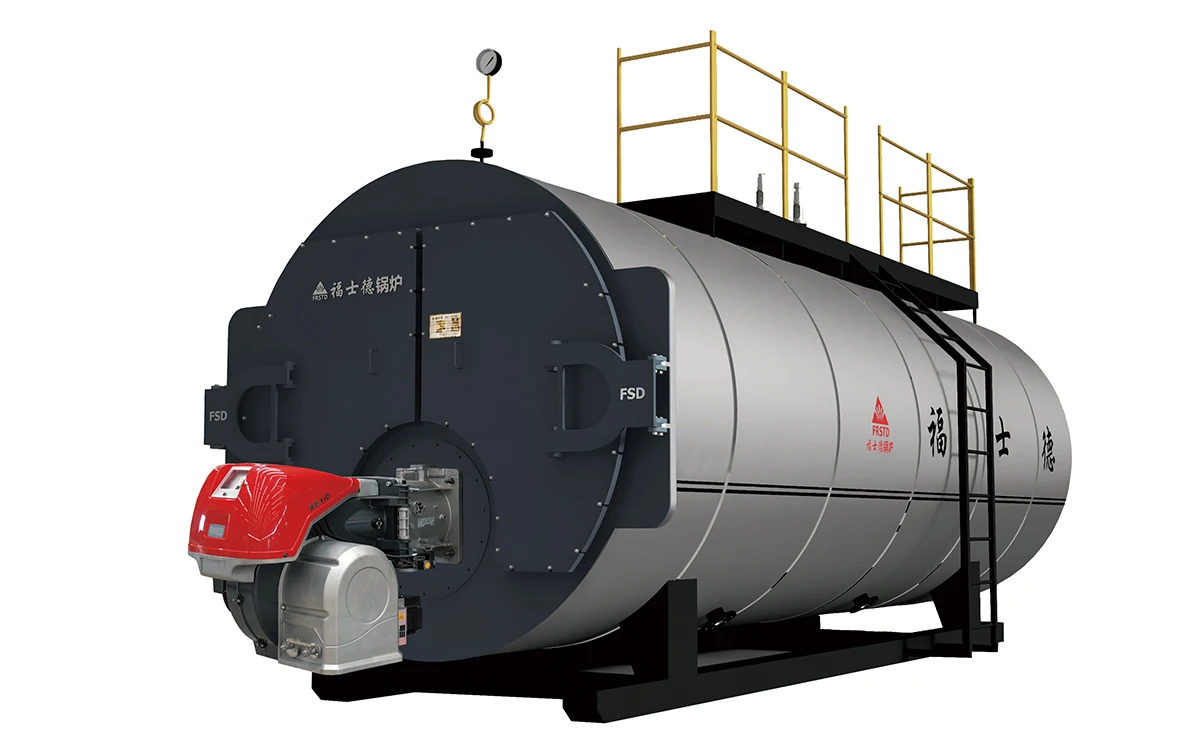

WNS燃油气分体热水锅炉
这款WNS燃油气分体热水锅炉波形内胆增加了受热面积，提高了2%~10%锅炉运行热效率，再加上保温性能好降低了运行成本，响应国家低氮排放标准且便于运行、操作和维护。
解决客户疑点的产品技术参数
参数比较详细请左右滑动
WNS燃油气分体(承压)热水锅炉技术参数
| 型号 | 额定功率(MW) | 额定供回水温度(℃) | 有效水容积(m³) | 循环水量(m³/h) | 取暖面积(㎡) | 额定出口压力(MPa) | 热效率(%) | 柴油耗量(Kg/h) | 天然气耗量(Nm³/h) | 煤气耗量(Nm³/h) | 电源(V/Hz) | 供回水口(mm) | 排污口(mm) | 烟囱DN(mm) | 外形尺寸(mm) | 重量(t) | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 长L | 宽D | 高H | ||||||||||||||||
| WNS0.35-1.0/95/70-Y、Q | 0.35 | 95/70 | 1 | 12 | 3750 | 1 | 未配置冷凝器94~96%，配置冷凝器99%以上 | 30.8 | 36.5 | 81.5 | 380/50 | DN65 | DN40 | 219 | 2556 | 1090 | 1478 | 1.68 |
| WNS0.7-1.0/95/70-Y、Q | 0.7 | 95/70 | 1.5 | 24 | 7500 | 1 | 61.6 | 72.6 | 163 | DN80 | DN40 | 325 | 2934 | 1204 | 1607 | 2.13 | ||
| WNS1.05-1.0/95/70-Y、Q | 1.05 | 95/70 | 2 | 36 | 11250 | 1 | 92.4 | 108.9 | 244.5 | DN100 | DN40 | 325 | 3279 | 1440 | 1836 | 3.16 | ||
| WNS1.4-1.0/95/70-Y、Q | 1.4 | 95/70 | 2.6 | 48 | 15000 | 1 | 123.2 | 145.2 | 326 | DN100 | DN40 | 325 | 3779 | 1440 | 1836 | 3.84 | ||
| WNS2.1-1.0/95/70-Y、Q | 2.1 | 95/70 | 4.2 | 72 | 22500 | 1 | 184.8 | 210.3 | 489 | DN125 | DN50 | 426 | 4140 | 1720 | 2160 | 6.3 | ||
| WNS2.8-1.0/95/70-Y、Q | 2.8 | 95/70 | 6.56 | 96 | 30000 | 1 | 246.4 | 278.2 | 652 | DN125 | DN50 | 426 | 4545 | 2200 | 2515 | 8.79 | ||
| WNS4.2-1.0/95/70-Y、Q | 4.2 | 95/70 | 14 | 144 | 40000 | 1 | 369.6 | 404 | 978 | DN150 | DN50 | 500 | 5600 | 2450 | 2935 | 13.3 | ||
| WNS5.6-1.25/95/70-Y、Q | 5.6 | 115/70 | 14 | 107 | 60000 | 1.25 | 500.8 | 542.8 | 1184 | DN200 | DN50 | 600 | 6320 | 2500 | 2900 | 14.6 | ||
| WNS7-1.25/95/70-Y、Q | 7 | 115/70 | 14.8 | 134 | 70000 | 1.25 | 626.0 | 678.9 | 1480 | DN200 | DN50 | 700 | 8605 | 2800 | 4085 | 18.3 | ||
| WNS10.5-1.25/95/70-Y、Q | 10.5 | 115/70 | 28.7 | 200 | 112500 | 1.25 | 939.0 | 1125.1 | 2220 | DN250 | DN50 | 800 | 6570 | 3200 | 3685 | 31.52 | ||
| WNS145-1.25/95/70-Y、Q | 14 | 115/70 | 24.8 | 268 | 150000 | 1.25 | 1252.0 | 1377.5 | 2960 | DN250 | DN50 | 900 | 7880 | 3400 | 3860 | 35.48 | ||
WNS燃油气分体(常压)热水锅炉技术参数
| 型号 | 额定功率(MW) | 额定供回水温度(℃) | 有效水容积(m³) | 循环水量(m³/h) | 取暖面积(㎡) | Δt=25℃热水量(m³/h) | 热效率(%) | 柴油耗量(Kg/h) | 天然气耗量(Nm³/h) | 煤气耗量(Nm³/h) | 电源(V/Hz) | 供回水口(mm) | 通大口(mm) | 排污口(mm) | 烟囱DN(mm) | 外形尺寸(mm) | 重量(t) | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 长L | 宽W | 高H | |||||||||||||||||
| CWNS0.35-85/70-Y、Q | 0.35 | 85/70 | 0.79 | 20 | 3750 | 12 | 未配置冷凝器94~96%，配置冷凝器99%以上 | 30.8 | 36.3 | 81.5 | 220/50 | DN80 | DN80 | DN40 | 219 | 2264 | 1090 | 1475 | 1 |
| CWNS0.47-85/70-Y、Q | 0.47 | 85/70 | 0.84 | 27 | 5000 | 16 | 41.1 | 48.4 | 108.7 | DN80 | DN80 | DN40 | 219 | 2364 | 1090 | 1480 | 1.3 | ||
| WNS0.58-85/70-Y、Q | 0.58 | 85/70 | 0.94 | 33 | 6450 | 20 | 51.3 | 60.5 | 135.8 | 380/50 | DN100 | DN80 | DN40 | 219 | 2564 | 1090 | 1474 | 1.42 | |
| WNS0.7-85/70-Y、Q | 0.7 | 85/70 | 1.25 | 40 | 7500 | 24 | 61.6 | 72.6 | 163 | DN100 | DN80 | DN40 | 325 | 2788 | 1200 | 1588 | 1.92 | ||
| WNS1.05-85/70-Y、Q | 1.05 | 85/70 | 1.66 | 60 | 11250 | 36 | 92.4 | 108.9 | 244.5 | DN125 | DN100 | DN40 | 325 | 3144 | 1340 | 1730 | 2.4 | ||
| WNS1.4-85/70-Y、Q | 1.4 | 85/70 | 2.5 | 80 | 15000 | 48 | 123 | 145.2 | 326 | DN150 | DN125 | DN50 | 325 | 3440 | 1440 | 1740 | 2.8 | ||
| WNS2.1-85/70-Y、Q | 2.1 | 85/70 | 3.9 | 120 | 22500 | 72 | 185 | 217.8 | 489 | DN200 | DN150 | DN50 | 426 | 3904 | 1636 | 2054 | 3.97 | ||
| WNS2.8-85/70-Y、Q | 2.8 | 85/70 | 4.02 | 160 | 30000 | 96 | 246 | 290.4 | 652 | DN200 | DN200 | DN50 | 426 | 4343 | 1726 | 2156 | 4.7 | ||
| WNS4.2-85/70-Y、Q | 4.2 | 85/70 | 7.63 | 240 | 45000 | 144 | 370 | 435.6 | 978 | DN200 | DN200 | DN50 | 500 | 5415 | 2140 | 2575 | 10.34 | ||
| WNS7.0-85/70-Y、Q | 7 | 85/70 | 17.9 | 400 | 70000 | 240 | 611 | 720.6 | 1630 | DN250 | DN250 | DN50 | 700 | 6583 | 2645 | 2956 | 15.7 | ||
备注：1、燃料耗量均为锅炉满负荷时耗量，根据工况不同，实际耗量将不同。
2、上述参数仅供参考，保留载不同事先通知的情况下重新定义更改产品信息的权利（包括外形、技术、内部结构等）具体以提供图纸为准。
3、上述参数仅供参考，可能因我公司产品优化设计等原因进行调整，数不另行通知。
提醒： 如果有不了解的参数，可点击右侧按钮咨询我们的技术工程师！
产品优势解决客户痛点
- 低氮环保：采用专业计算机绘图软件优化设计，保证了水循环良好，水流阻力小，完全优化了炉胆内受热面换热系数，大大提高了锅炉运行热效率，相比热效率高2%~10%。
- 负荷适应能力强：锅炉具有较大水容积，对负荷的波动不敏感，同样适用于负荷变化大的运行环境。
- 热效率高：采用轴对称向下偏置湿背式顺流燃烧三回程结构，由低阻高效的换热元件——螺纹烟管代替传统的光管，换热速率更快。
- 启停快速：锅炉可完成水位水温调节、定时开关机并按时分段启停等操作，减轻司炉人员工作压力。
- 完备的安全保护：超温保护、二次过热保护、防冻保护、自动化控制等给锅炉全方位、无死角的安全保护。
- 全自动控制：锅炉为全自动模式，计算机全程控制运行，受热面及烟气流动性都得到极大程度的优化。
- 维护方便：锅炉配有PLC全自动智能操作系统，炉内各管口布置合理，在循环的薄弱环节设有手孔、人孔，方便后期检查和维护。
- 占地面积小：锅炉使用全智能化控制系统，锅炉服从系统整体的紧凑设置，可为用户节省宝贵的占地面积，减少基建投资费用。
- 运行稳定：主要焊缝均采用自动化焊接设备，一次焊接成型，经典的顺流三回程锅壳式锅炉，运行十分稳定，性能安全可靠。
- 负荷适应能力强：锅炉具有较大水容积，对负荷的波动不敏感，同样适用于负荷变化大的运行环境。。
