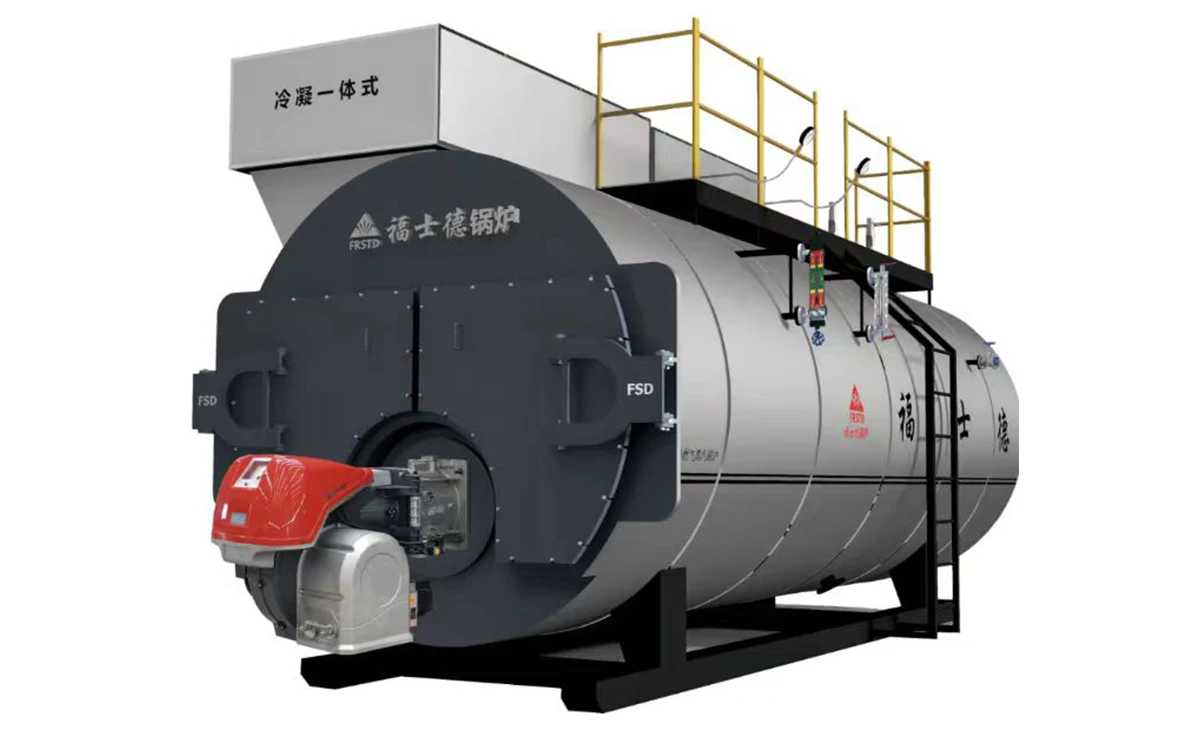

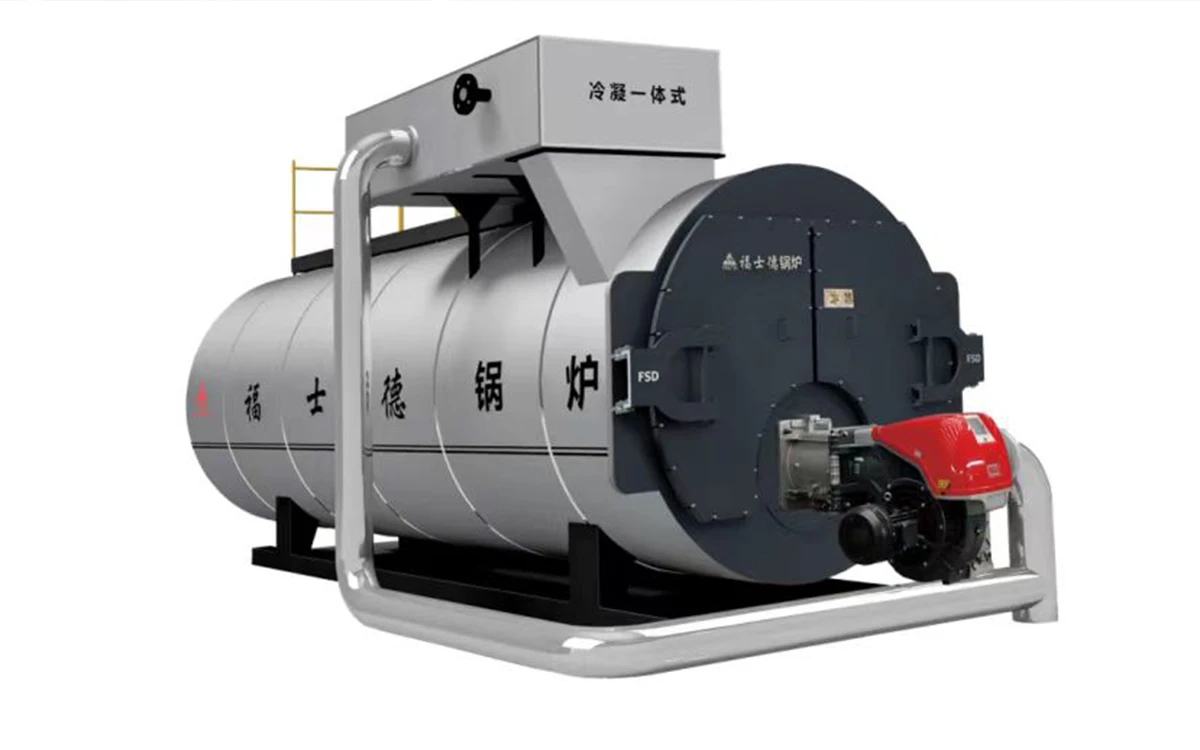

WNS燃油气冷凝一体热水锅炉
冷凝一体式热水锅炉是由锅炉本体、冷凝器有机结合为整体而成的锅炉，具有安装简便易行、空间占用小、热效率高、NOX的排放量低于30毫克等优点。
解决客户疑点的产品技术参数
参数比较详细请左右滑动
WNS燃油气冷凝一体热水锅炉（承压）技术参数
| 型号 | 额定功率(MW) | 额定供回水温度(℃) | 有效水容积(m³) | 循环水量(m³/h) | 取暖面积(㎡) | 额定出水压力(MPa) | 热效率(%) | 柴油耗量(Kg/h) | 天然气耗量(Nm³/h) | 煤气耗量(Nm³/h) | 电源(V/Hz) | 供回水口(mm) | 排污口(mm) | 烟囱DN(mm) | 外形尺寸(mm) | 重量(t) | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 长L | 宽D | 高H | ||||||||||||||||
| WNS0.7-1.0/95/70-Y、Q | 0.7 | 95/70 | 3.9 | 24 | 7500 | 1 | 99%以上 | 58.5 | 69.58 | 163 | 380/50 | DN65 | DN50 | 325 | 3335 | 1850 | 2240 | 4.6 |
| WNS1.4-1.0/95/70-Y、Q | 1.4 | 95/70 | 5.6 | 48 | 15000 | 1 | 117.2 | 140 | 326 | DN100 | DN50 | 426 | 4100 | 2025 | 2340 | 5.8 | ||
| WNS2.1-1.0/95/70-Y、Q | 2.1 | 95/70 | 7.3 | 72 | 22500 | 1 | 175.5 | 209.8 | 489 | DN125 | DN50 | 426 | 4400 | 2175 | 2457 | 7.5 | ||
| WNS2.8-1.0/95/70-Y、Q | 2.8 | 95/70 | 8.2 | 96 | 30000 | 1 | 234 | 279.9 | 652 | DN125 | DN50 | 426 | 4800 | 2175 | 2545 | 8.3 | ||
| WNS4.2-1.0/95/70-Y、Q | 4.2 | 95/70 | 11.8 | 144 | 40000 | 1 | 351 | 422.5 | 922 | DN150 | DN50 | 500 | 5400 | 2495 | 2745 | 10.6 | ||
| WNS5.6-1.25/95/70-Y、Q | 5.6 | 115/70 | 13.9 | 107 | 60000 | 1.25 | 468 | 549 | 1144 | DN200 | DN50 | 600 | 6280 | 2890 | 2930 | 15.3 | ||
| WNS7-1.25/95/70-Y、Q | 7 | 115/70 | 19.5 | 134 | 70000 | 1.25 | 585 | 668.6 | 1520 | DN200 | DN50 | 700 | 6730 | 3225 | 3190 | 18.3 | ||
| WNS10.5-1.25/95/70-Y、Q | 10.5 | 115/70 | 21 | 200 | 112500 | 1.25 | 878 | 978 | 1611 | DN250 | DN50 | 800 | 7175 | 3045 | 3400 | 23.6 | ||
| WNS14-1.25/95/70-Y、Q | 14 | 130/70 | 25.8 | 268 | 150000 | 1.25 | 1170 | 1295 | 2148 | DN250 | DN50 | 900 | 9860 | 4150 | 5110 | 30.9 | ||
WNS燃油气冷凝一体热水锅炉（常压）技术参数
| 型号 | 额定功率(MW) | 额定供回水温度(℃) | 有效水容积(m³) | 循环水量(m³/h) | 取暖面积(㎡) | Δt=25℃热水量(m³/h) | 热效率(%) | 柴油耗量(Kg/h) | 天然气耗量(Nm³/h) | 煤气耗量(Nm³/h) | 电源(V/Hz) | 供回水口(mm) | 通大口(mm) | 排污口(mm) | 烟囱DN(mm) | 外形尺寸(mm) | 重量(t) | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 长L | 宽D | 高H | |||||||||||||||||
| CWNS0.7-85/70-Y、Q | 0.7 | 85/70 | 2 | 40 | 7500 | 24 | 99%以上 | 58.5 | 69.58 | 163 | 380/50 | DN100 | DN80 | DN40 | 325 | 3340 | 1550 | 1794 | 3.4 |
| CWNS1.4-85/70-Y、Q | 1.4 | 85/70 | 2.5 | 80 | 15000 | 48 | 117.2 | 140 | 326 | DN150 | DN125 | DN50 | 325 | 3910 | 1750 | 2056 | 4.5 | ||
| CWNS1.75-85/70-Y、Q | 1.75 | 85/70 | 3.3 | 100 | 18750 | 60 | 146.2 | 173.7 | 402.8 | DN150 | DN125 | DN50 | 325 | 4025 | 1555 | 1975 | 4.2 | ||
| CWNS2.1-85/70-Y、Q | 2.1 | 85/70 | 4.7 | 120 | 22500 | 72 | 175.5 | 209.8 | 489 | DN200 | DN150 | DN50 | 426 | 4410 | 1850 | 2156 | 5.3 | ||
| CWNS2.8-85/70-Y、Q | 2.8 | 85/70 | 5.9 | 160 | 30000 | 96 | 234 | 279.9 | 652 | DN200 | DN150 | DN50 | 426 | 4910 | 1975 | 2306 | 6.5 | ||
| CWNS4.2-85/70-Y、Q | 4.2 | 85/70 | 10.4 | 240 | 40000 | 144 | 351 | 422.5 | 922 | DN200 | DN150 | DN50 | 500 | 5166 | 2350 | 2625 | 9.8 | ||
| CWNS5.6-85/70-Y、Q | 5.6 | 85/70 | 14 | 320 | 60000 | 192 | 468 | 556 | 1144 | DN250 | DN200 | DN50 | 600 | 5975 | 2700 | 2825 | 12.1 | ||
| CWNS7.0-85/70-Y、Q | 7 | 85/70 | 16.9 | 400 | 70000 | 240 | 585 | 695 | 1520 | DN250 | DN250 | DN50 | 700 | 6520 | 2760 | 3600 | 16.4 | ||
备注：1、燃料耗量均为锅炉满负荷时耗量，根据工况不同，实际耗量将不同。
2、上述参数仅供参考，保留载不同事先通知的情况下重新定义更改产品信息的权利（包括外形、技术、内部结构等）具体以提供图纸为准。
3、上述参数仅供参考，可能因我公司产品优化设计等原因进行调整，数不另行通知。
提醒： 如果有不了解的参数，可点击右侧按钮咨询我们的技术工程师！
产品优势解决客户痛点
- 低氮环保：余热利用一体化方案，热效率可达96%以上，也降低了NOx、SOx、COx等有害物质的排放。
- 高效节能：锅炉受热面布置合理、技术参数选取恰当，传热面积充足，换热效率极高。
- 难以结垢： 给水在进入锅炉之前进行除氧处理；大容积结构，冷却水流通顺畅，不易结垢。
- 维护简单：循环不畅的薄弱环节设有手孔、人孔等检查孔，便于定期检查和后期维护。
- 运行安全：设有多重保护预警装置， 如遇突发故障，可及时进行停炉及报警提醒。
- 操作方便：锅炉配有PLC全自动智能操作系统，极简化操作界面，用户使用更方便。
- 智能控制：锅炉使用全智能化控制系统，一经投入，锅炉即自动运行，功能完备。
- 焊接质量好：主要焊缝均采用自动化焊接设备，一次焊接成型，保证锅炉质量。

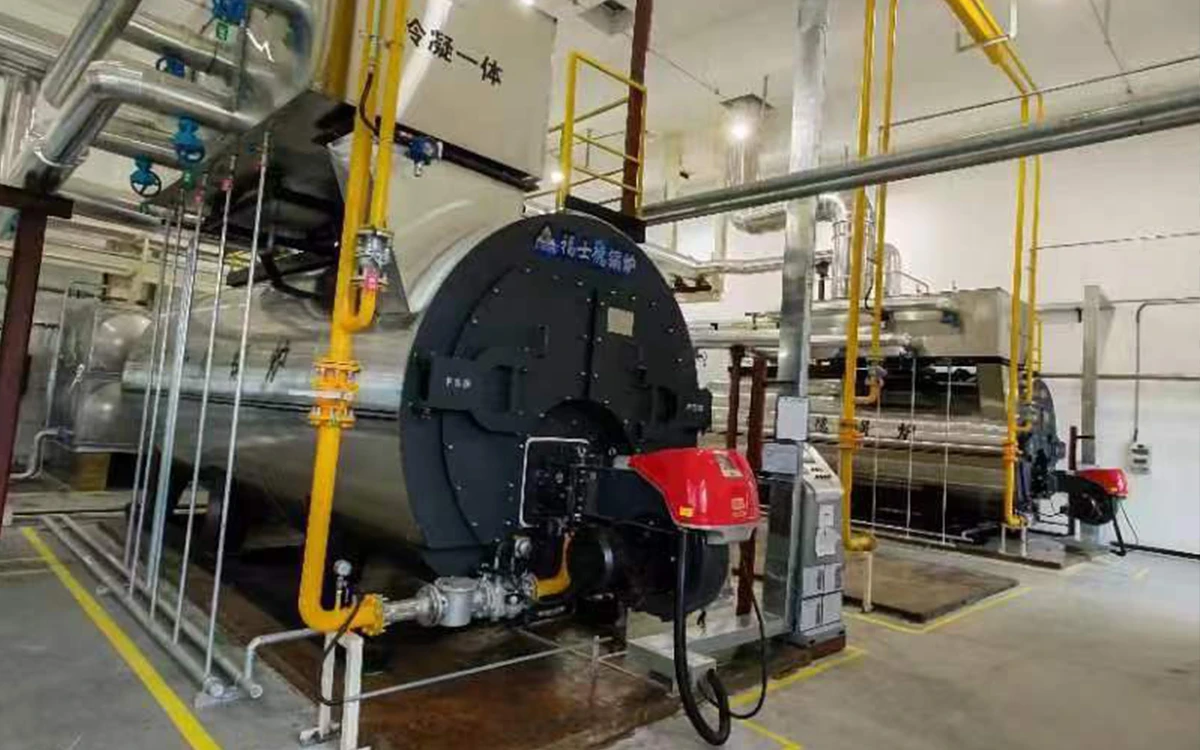

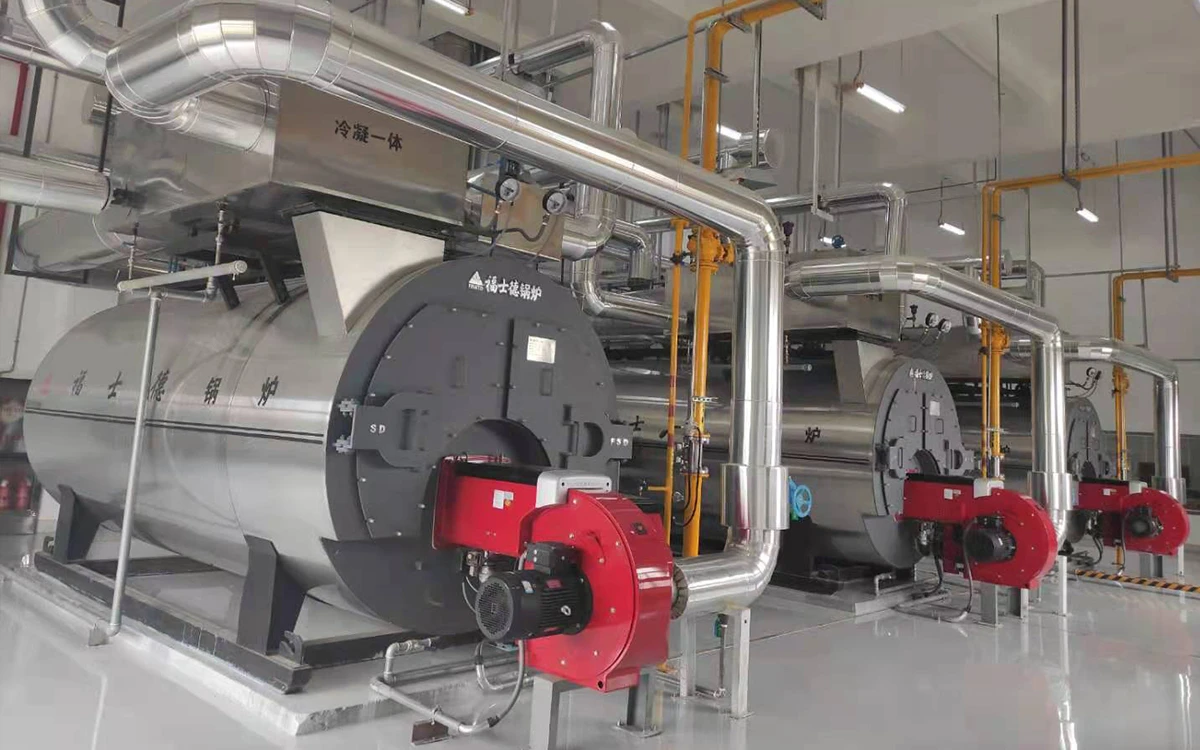

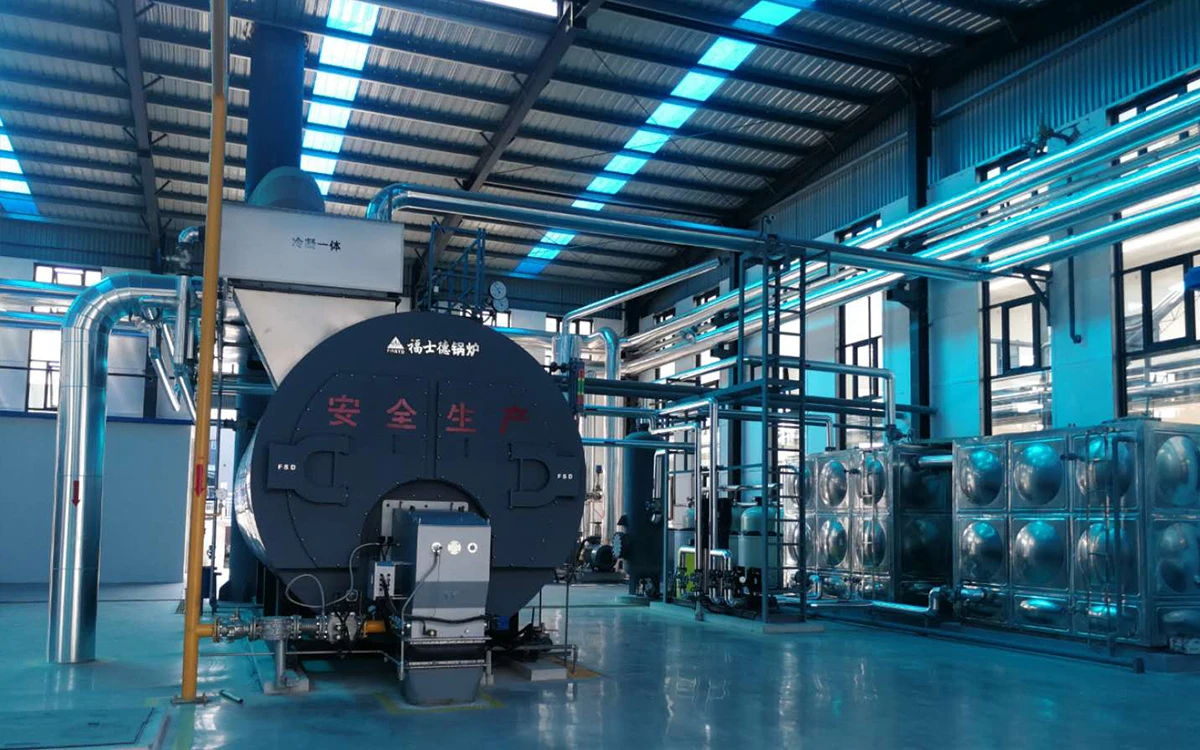

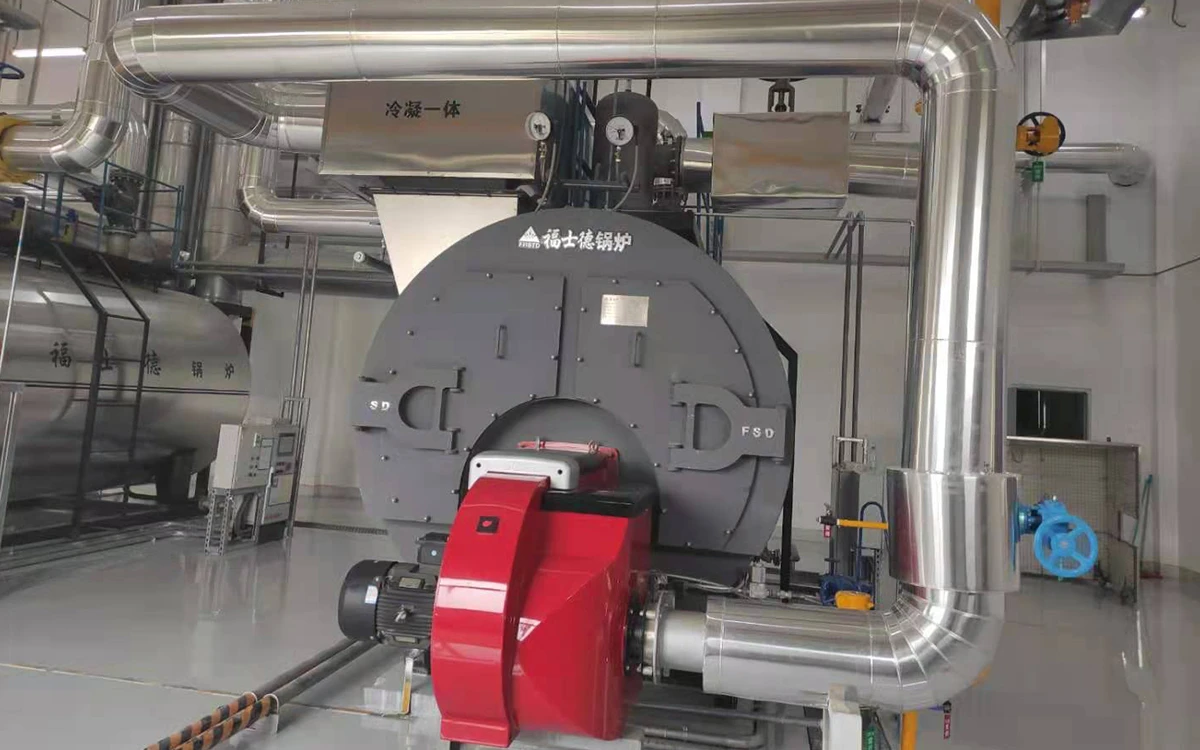

相关案例系统图集
