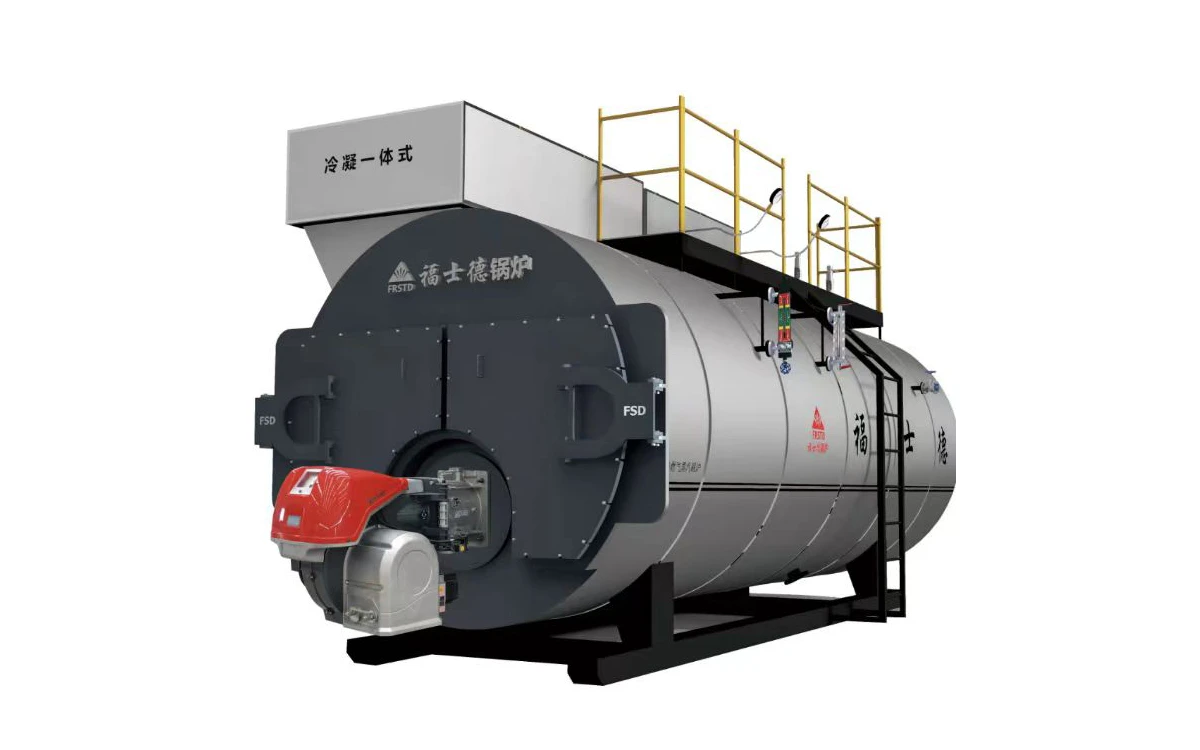

冷凝一体式蒸汽锅炉
冷凝一体式蒸汽钢炉不同于普通锅炉，是由锅炉本体、 一级节能器和二级冷凝器有机的结合为整体而成 的锅炉，该钢炉安装简便易行，空间占用小，热效率 率高。该系列锅炉的热效率通过独特的设计以达到充 分发挥，有害物质的排放量更低。
解决客户疑点的产品技术参数
参数比较详细请左右滑动
| 型号 | 额定蒸发(t/h) | 额定蒸汽压力(MPa) | 额定蒸汽温度(℃) | 热效率(%) | 有效水容积(m³/h) | 柴油耗量(Kg/h) | 天然气耗量(Nm³/h) | 煤气耗量(Nm³/h) | 电源(V/Hz) | 主蒸汽口(mm) | 副蒸汽口(mm) | 进水口(mm) | 安全阀出口DN(mm) | 安全阀数量 | 排污口(mm) | 烟囱(mm) | 外形尺寸(mm) | 重量(t) | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 长L | 宽W | 高H | ||||||||||||||||||
| WNS1-1.25-Y、Q | 1 | 1.25 | 194 | 99%以上 | 2.6 | 64 | 78 | 380/50 | DN65 | / | DN25 | DN40 | 1 | DN50 | 325 | 4112 | 2595 | 3110 | 5.3 | |
| WNS2-1.25-Y、Q | 2 | 1.25 | 194 | 5.6 | 129 | 147 | DN80 | / | DN25 | DN50 | 1 | 325 | 4932 | 2695 | 3310 | 7 | ||||
| WNS3-1.25-Y、Q | 3 | 1.25 | 194 | 6.8 | 190 | 203 | DN100 | / | DN32 | DN65 | 1 | 426 | 4790 | 3082 | 3533 | 8.5 | ||||
| WNS4-1.25-Y、Q | 4 | 1.25 | 194 | 9.1 | 259 | 296 | DN100 | / | DN40 | DN50 | 2 | 426 | 5660 | 3090 | 3755 | 10.9 | ||||
| WNS4-1.6-Y、Q | 4 | 1.6 | 204 | 9.34 | 257 | 285 | DN100 | / | DN40 | DN60 | 2 | 426 | 5611 | 3187 | 3729 | 10.4 | ||||
| WNS6-1.25-Y、Q | 6 | 1.25 | 194 | 12.1 | 381 | 416 | DN125 | / | DN50 | DN65 | 2 | 500 | 6420 | 3285 | 3935 | 13.6 | ||||
| WNS6-1.6-Y、Q | 6 | 1.6 | 204 | 14.2 | 355 | 423 | DN125 | / | DN50 | DN65 | 2 | 500 | 6420 | 3070 | 3950 | 14.6 | ||||
| WNS8-1.25-Y、Q | 8 | 1.25 | 194 | 17.3 | 457.5 | 515 | DN150 | / | DN50 | DN65 | 2 | 600 | 7360 | 3385 | 4130 | 17.7 | ||||
| WNS8-1.6-Y、Q | 8 | 1.6 | 204 | 18.1 | 355 | 423 | DN125 | / | DN50 | DN65 | 2 | 600 | 7360 | 3385 | 4130 | 18.7 | ||||
| WNS10-1.25-Y、Q | 10 | 1.25 | 194 | 17.5 | 601 | 644 | DN150 | DN40 | DN50 | DN80 | 2 | 700 | 8250 | 3770 | 4220 | 21.6 | ||||
| WNS10-1.6-Y、Q | 10 | 1.6 | 204 | 17.5 | 572 | 643 | DN150 | DN40 | DN50 | DN80 | 2 | 700 | 8250 | 3770 | 4220 | 22.3 | ||||
| WNS15-1.25-Y、Q | 15 | 1.25 | 194 | 23.21 | 847 | 984 | DN200 | DN40 | DN50 | DN100 | 2 | 800 | 8266 | 3800 | 4526 | 26.8 | ||||
| WNS15-1.6-Y、Q | 15 | 1.6 | 204 | 23.21 | 952 | 1076 | DN200 | DN40 | DN50 | DN100 | 2 | 800 | 8158 | 3720 | 4502 | 29.5 | ||||
| WNS20-1.25-Y、Q | 20 | 1.25 | 194 | 32.36 | 1180 | 1294 | DN200 | DN40 | DN65 | DN100 | 2 | 900 | 9855 | 4145 | 4825 | 37.7 | ||||
| WNS20-1.6-Y、Q | 20 | 1.6 | 204 | 32.36 | 1256 | 1434 | DN200 | DN40 | DN65 | DN100 | 2 | 900 | 9855 | 4145 | 4825 | 35.3 | ||||
备注：1、燃料耗量均为锅炉满负荷时耗量，根据工况不同，实际耗量将不同。
2、上述参数仅供参考，保留载不同事先通知的情况下重新定义更改产品信息的权利（包括外形、技术、内部结构等）具体以提供图纸为准。
3、上述参数仅供参考，可能因我公司产品优化设计等原因进行调整，数不另行通知。
提醒： 如果有不了解的参数，可点击右侧按钮咨询我们的技术工程师！
产品优势解决客户痛点
- 冷凝一体式蒸气钢炉比传统的燃气钢炉多了冷凝余热回收装置，通过吸收高温烟气余热加热冷水，从而提高了热转狭效率，节约工能源氮。加表冷规磨后的稳气调方然效率能大大提高。
- 冷凝一体式蒸气锅炉运行时，大量高温烟气在排放过程中通过冷凝器时温度降低，一部分被冷凝为冷凝水从冷凝器的排污口排到钢炉房地沟，从而大大降低了烟气中污染物对空气的污染。
- 冷凝一体式蒸气锅炉排烟余热梯级设计，排烟温度低充分提高锅炉热效率，将锅炉的热效率发挥到充分发挥。
- 特殊炉胆设计，燃料在炉胆内微正压燃烧，高温烟气沿波形炉胆进行辐射换热，向后至炉胆尾部折转180°进入第二回程烟管，向前回流至前烟箱向上折转90°进入二级冷凝器进行对流换热，然后由二级冷凝器再进入一级节能器，在其中对流换热，最后经烟肉排入大气。本系列锅炉结构紧凑合理，占地面积小，运行周期长，安装维修、运行操作方便。

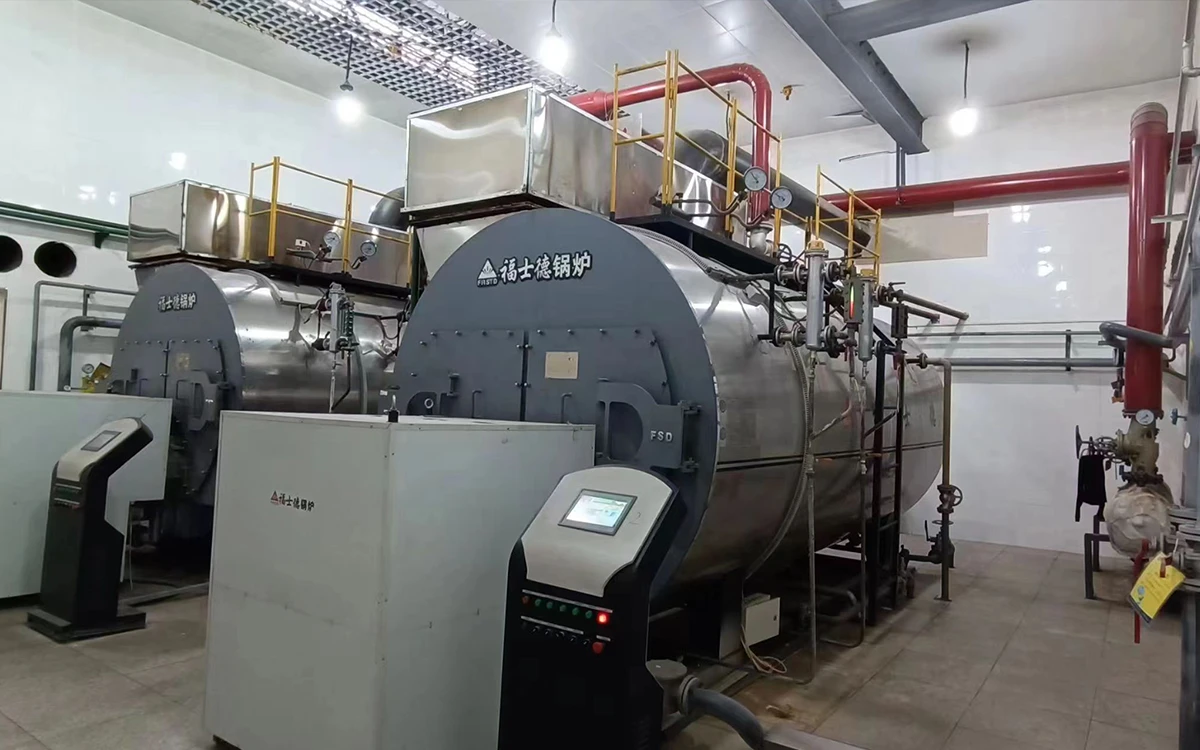

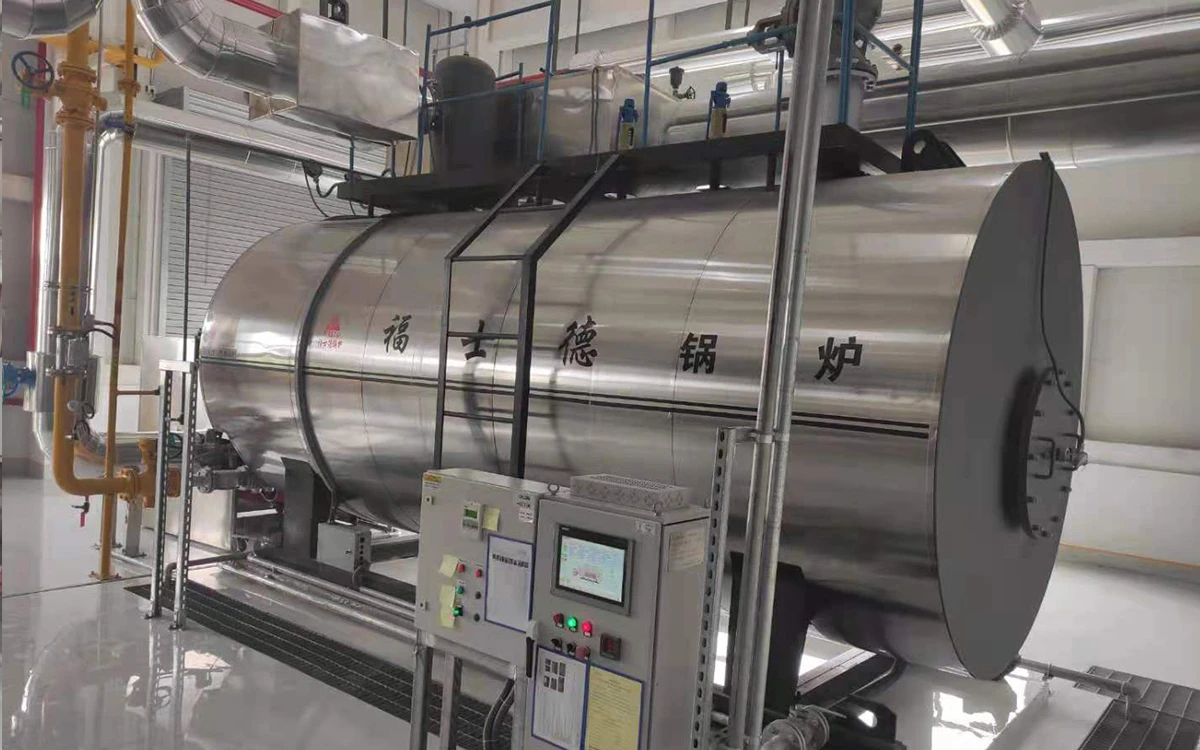

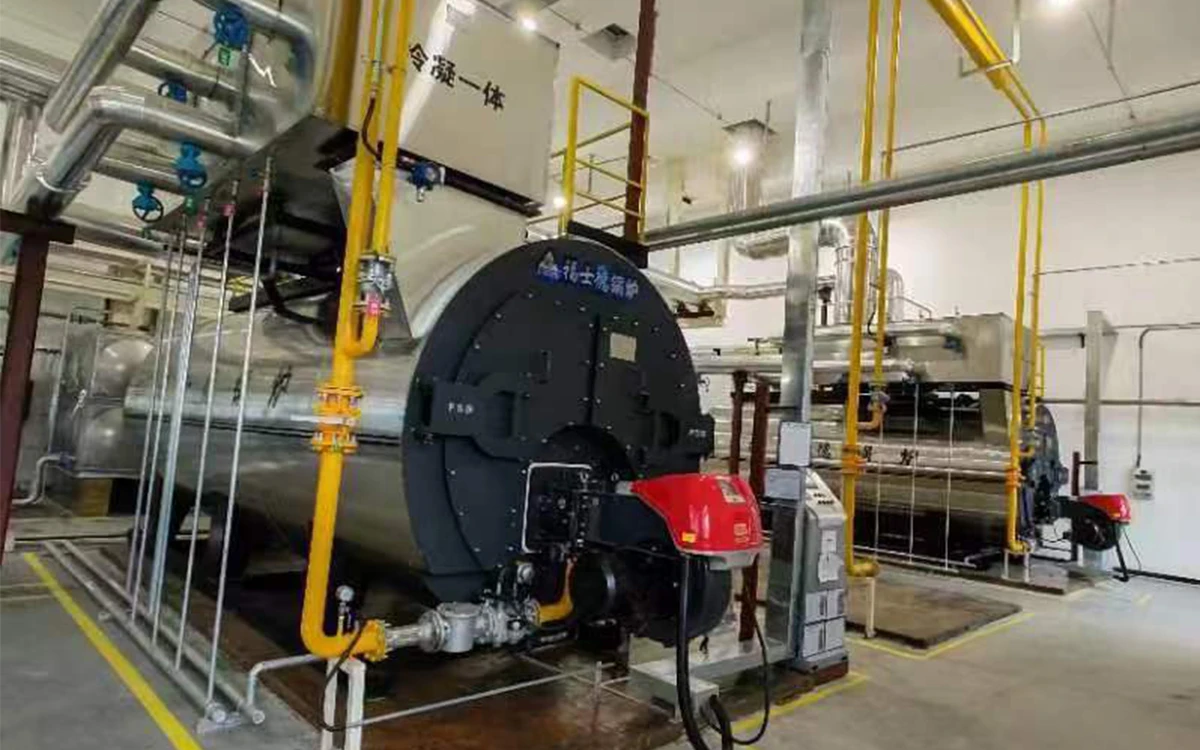

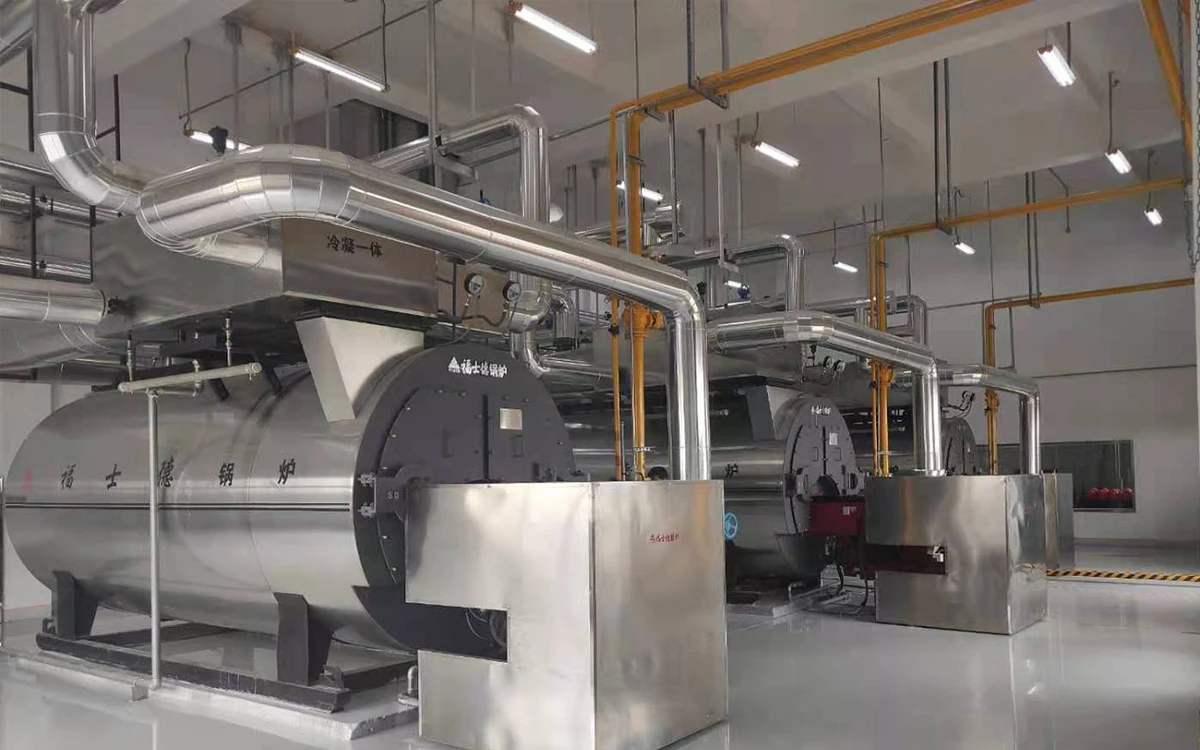

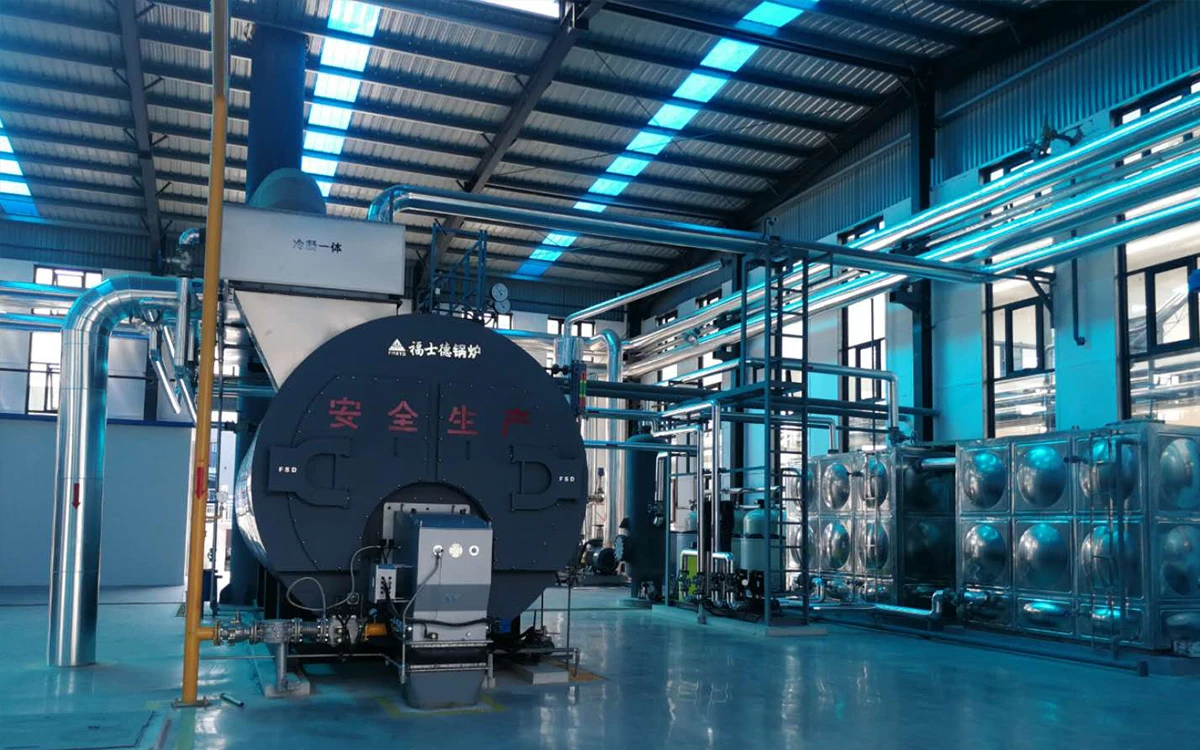

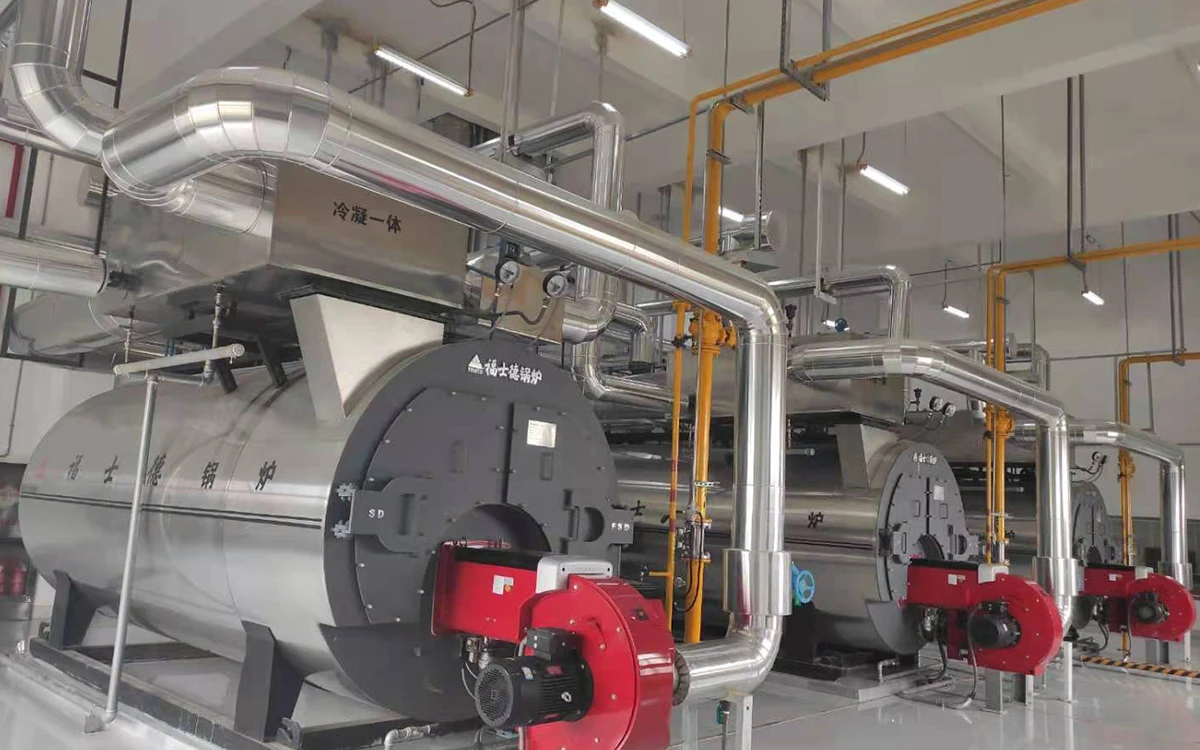

相关案例系统图集
