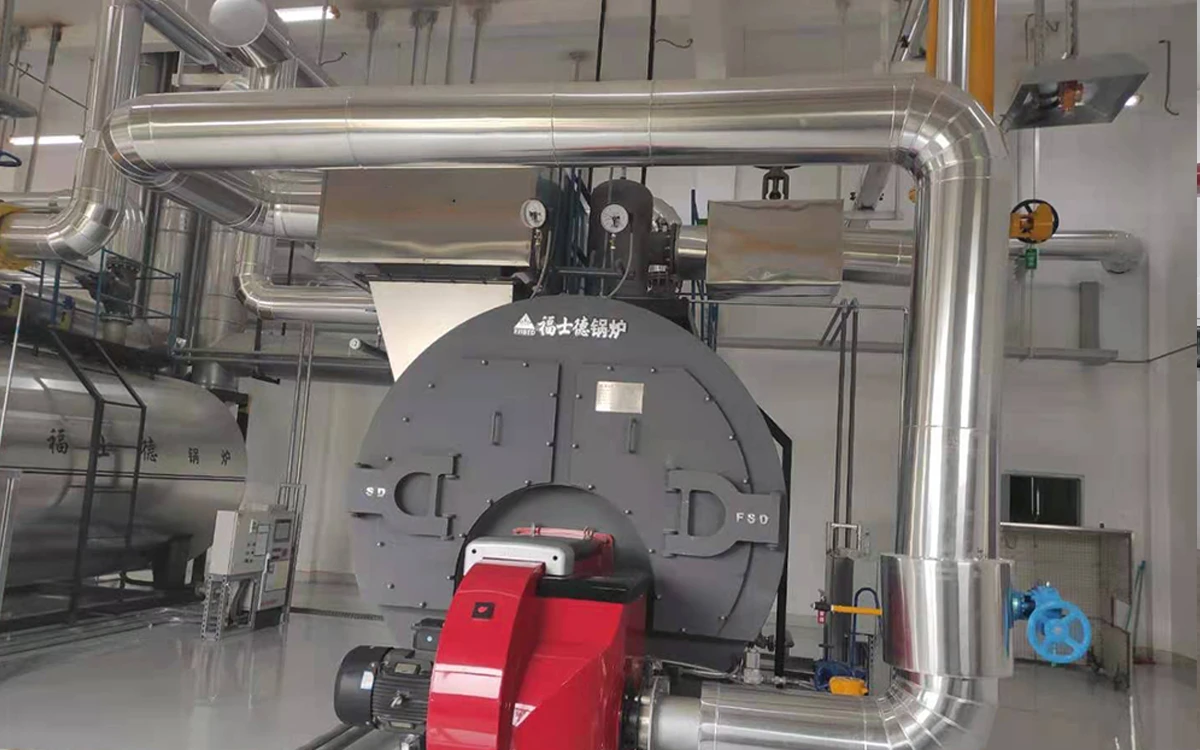

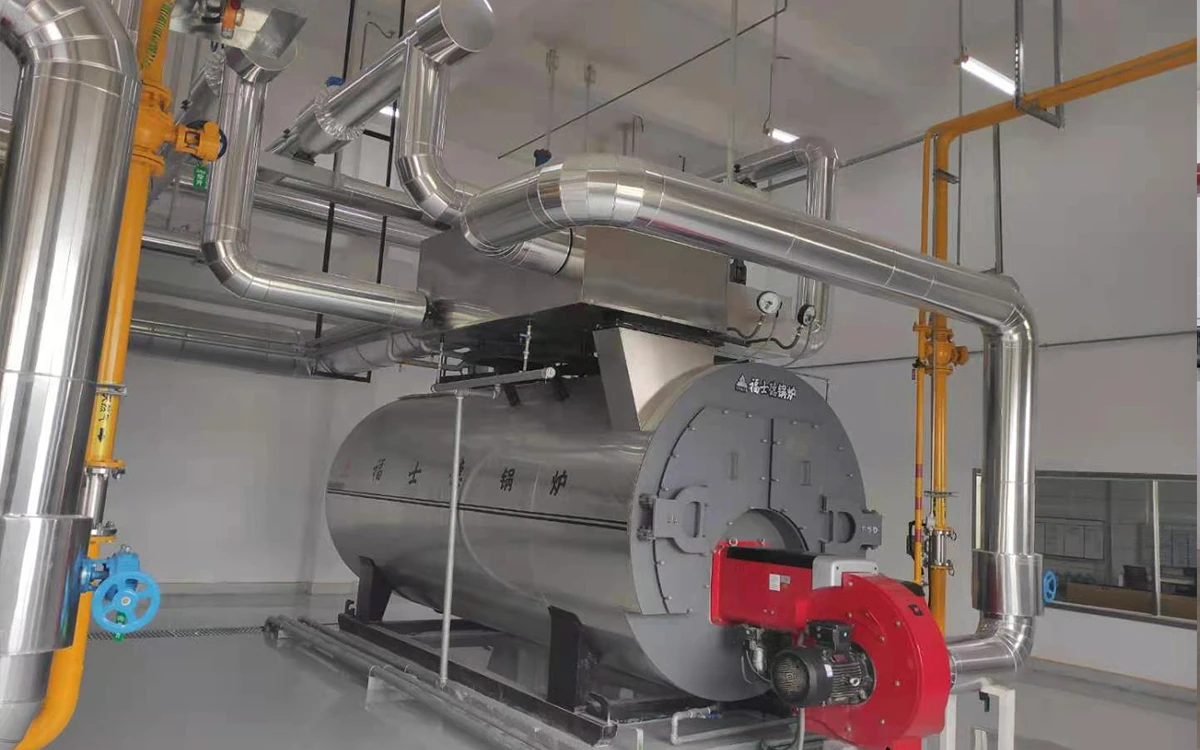

卧式全自动燃油燃气蒸汽锅炉
卧式全自动燃油燃气蒸汽锅炉的湿背式结构增大辐射受热面大，既保证了锅炉的高效节能，又不受高温烟气冲刷，大大延长锅炉寿命。可组成多台锅炉网络，根据负荷变化自动运行。
解决客户疑点的产品技术参数
参数比较详细请左右滑动
| 型号 | 额定蒸发量(t/h) | 额定蒸汽压力(MPa) | 额定蒸汽温度(℃) | 热效率(%) | 有效水容积(m³/h) | 柴油耗量(Kg/h) | 天然气耗量(Nm³/h) | 煤气耗量(Nm³/h) | 电源(V/Hz) | 主蒸汽口(mm) | 副蒸汽口(mm) | 进水口(mm) | 安全阀出口DN(mm) | 安全阀数量 | 排污口(mm) | 烟囱(mm) | 外形尺寸(mm) | 重量(t) | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 长L | 宽W | 高H | ||||||||||||||||||
| WNS0.5-1.25-Y、Q | 0.5 | 1.25 | 194 | 99%以上 | 0.49 | 32 | 34 | 220/50 | DN50 | / | DN25 | DN40 | 1 | DN40 | 219 | 3530 | 2240 | 2030 | 3.6 | |
| WNS1-1.25-Y、Q | 1 | 1.25 | 194 | 2.6 | 63 | 68 | 380/50 | DN65 | / | DN25 | DN40 | 1 | DN40 | 325 | 4035 | 2120 | 3106 | 4.8 | ||
| WNS1.5-1.25-Y、Q | 1.5 | 1.25 | 194 | 2.6 | 96 | 104 | DN50 | / | DN25 | DN40 | 1 | DN40 | 325 | 4035 | 2120 | 3105 | 4.95 | |||
| WNS2-1.25-Y、Q | 2 | 1.25 | 194 | 5.2 | 128 | 143 | DN80 | / | DN25 | DN50 | 1 | DN50 | 325 | 4220 | 2290 | 3530 | 7.1 | |||
| WNS3-1.25-Y、Q | 3 | 1.25 | 194 | 6.8 | 177 | 211 | DN100 | / | DN32 | DN65 | 1 | 426 | 4790 | 2650 | 3530 | 8.2 | ||||
| WNS4-1.25-Y、Q | 4 | 1.25 | 194 | 8 | 257 | 286 | DN100 | / | DN40 | DN50 | 2 | 400 | 5868 | 2490 | 3729 | 11.8 | ||||
| WNS4-1.6-Y、Q | 4 | 1.6 | 204 | 8 | 257 | 287 | DN100 | / | DN40 | DN50 | 2 | 400 | 5868 | 2490 | 3729 | 11.7 | ||||
| WNS6-1.25-Y、Q | 6 | 1.25 | 194 | 12.1 | 381 | 416 | DN125 | / | DN50 | DN65 | 2 | 500 | 6570 | 2695 | 3936 | 14.1 | ||||
| WNS6-1.6-Y、Q | 6 | 1.6 | 204 | 14 | 384 | 432 | DN125 | / | DN50 | DN65 | 2 | 500 | 6778 | 2595 | 3894 | 15.9 | ||||
| WNS8-1.25-Y、Q | 8 | 1.25 | 194 | 17.4 | 455 | 510 | DN150 | / | DN50 | DN65 | 2 | 600 | 7515 | 2955 | 4000 | 17.4 | ||||
| WNS8-1.6-Y、Q | 8 | 1.6 | 204 | 18.1 | 458 | 515 | DN150 | / | DN50 | DN65 | 2 | 600 | 7360 | 3010 | 4130 | 18.7 | ||||
| WNS10-1.25-Y、Q | 10 | 1.25 | 194 | 17.8 | 572 | 643 | DN150 | DN40 | DN50 | DN80 | 2 | 700 | 8375 | 3055 | 4100 | 20.4 | ||||
| WNS10-1.6-Y、Q | 10 | 1.6 | 204 | 17.5 | 591 | 705 | DN150 | DN40 | DN50 | DN80 | 2 | 700 | 8250 | 3770 | 4220 | 22.6 | ||||
| WNS15-1.25-Y、Q | 15 | 1.25 | 194 | 21.3 | 920 | 972 | DN200 | DN40 | DN50 | DN100 | 2 | 800 | 8470 | 3275 | 4474 | 28.8 | ||||
| WNS15-1.6-Y、Q | 15 | 1.6 | 204 | 23.21 | 887 | 1057 | DN200 | DN40 | DN50 | DN100 | 2 | 800 | 8266 | 3800 | 4526 | 29.5 | ||||
| WNS20-1.25-Y、Q | 20 | 1.25 | 194 | 26.72 | 1124 | 1296 | DN200 | DN40 | DN65 | DN100 | 2 | 900 | 10070 | 3762 | 4805 | 33.9 | ||||
| WNS20-1.6-Y、Q | 20 | 1.6 | 204 | 32.36 | 1183 | 1409 | DN200 | DN40 | DN65 | DN100 | 2 | 900 | 9855 | 4145 | 4825 | 35.5 | ||||
备注：1、燃料耗量均为锅炉满负荷时耗量，根据工况不同，实际耗量将不同。
2、上述参数仅供参考，保留载不同事先通知的情况下重新定义更改产品信息的权利（包括外形、技术、内部结构等）具体以提供图纸为准。
3、上述参数仅供参考，可能因我公司产品优化设计等原因进行调整，数不另行通知。
提醒： 如果有不了解的参数，可点击右侧按钮咨询我们的技术工程师！
产品优势解决客户痛点
- 采用湿背式顺流燃烧三回程结构，此结构炉胆空间大，有效辐射受 热面大，保证了锅炉的高效节能，湿背式结构后管板不受高温烟气冲 刷，大大延长锅炉寿命。
- 100%波形炉胆，螺纹烟管，具有良好的热仲缩性，科学的气流设 计，炉内温度场均匀，且有效吸收火焰热量，有效抑制Nox 的生成， 加之优良可靠的进口燃烧器，使燃料得到完全燃烧，符合严格的环保 要求。
- 全中文菜单液晶人机界面，触摸屏控制和动态图形化工作运行状 态显示。用户仅需设定工作时间参数，选择连续，锅炉即能按所设定 程序自动运行。
- 自动运行、自动补水、图形显示。设有多重连锁保护，加上双重 独立的水位控制报警，三重压力保护及报警显示、记录，确保锅炉在 各种工况下安全运行。
- 标准 RS485 接口，可以实现集中控制远程监控，并可组成多台锅 炉网络，根据负荷变化自动运行。
- 采用触摸屏人机界面和可编程序控制器，中文菜单式人机对话、清 楚直观、操作方便、容易掌握。
- 银灰色彩板、玻璃丝棉包装。美观大方，不锈蚀。
- 具有先进独特的设计，保证钢炉安全可靠、经济高效。前后烟箱 盖均采用活动烟箱门，炉体内开设人孔、头孔、手孔，简化了清洁工 作，使维修、养护极为方便。
- 配置稳定高效的超低氮燃烧系统，在全功率段稳定达到NOx<30mg/m³的排放效果，满足国内最苛刻的排放要求；
- 阀门采用郑州高山阀门公司，专业制造阀门公司。
- 整机快装出厂，外形美观，安装方便。

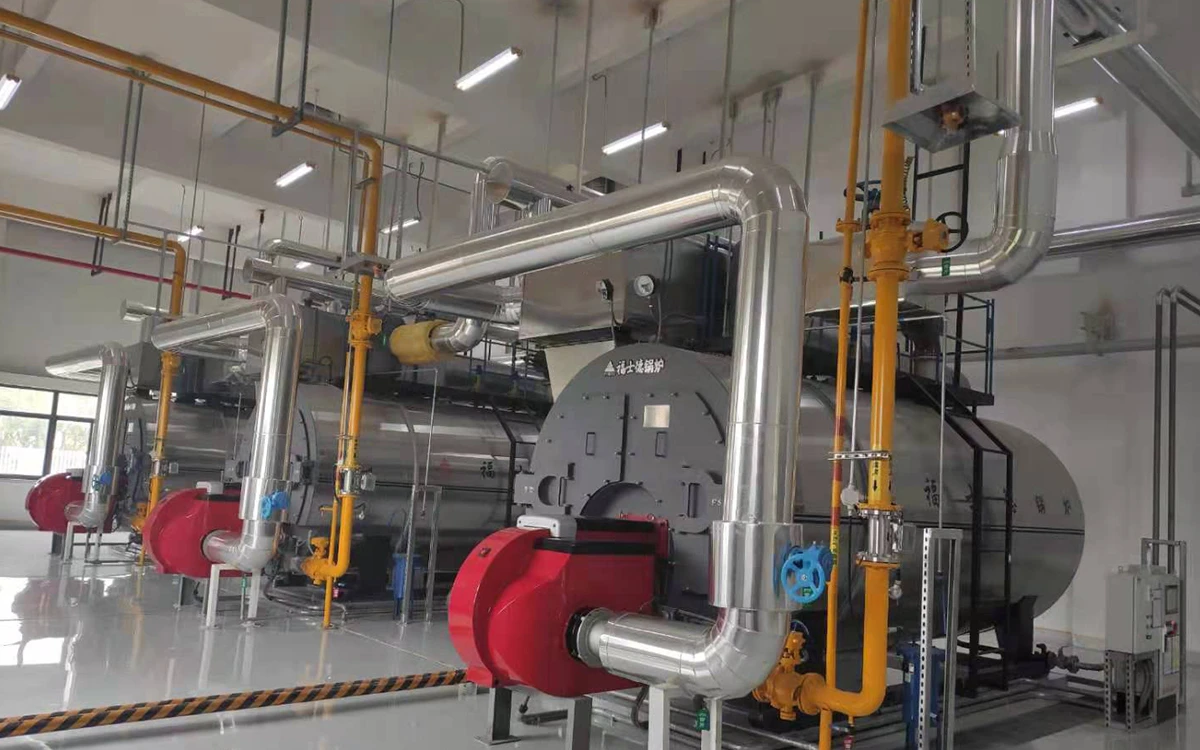

相关案例系统图集
